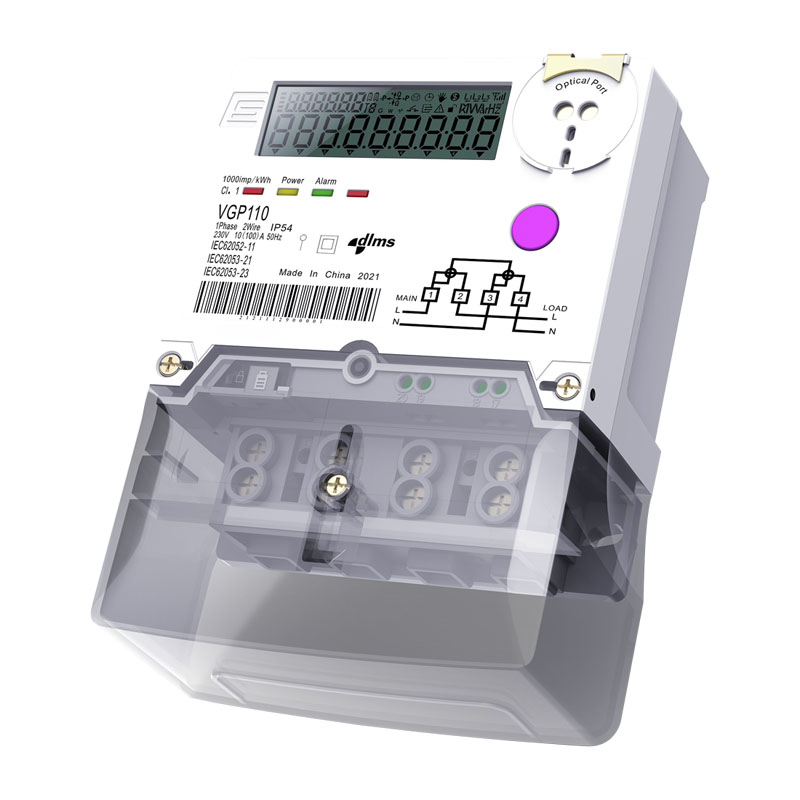

Single Phase Smart Prepare Meter

Xinkong Single phase Smart prepare meter.THIS Dirancang kanggo konsumen omah Nyedhiyakake dhasar sing kuat kanggo inisiatif Smart Grid.

Kirim Pitakonan

Deskripsi Produk

Aplikasi

Meter listrik cerdas multi-fungsi kanggo digunakake ing jaringan fase siji, rong kabel.

Ngidini pangukuran langsung energi aktif lan pasif lan paramèter saka telung jaringan.

Dirancang kanggo panampa kabeh klompok tarif.

Dirancang kanggo nggarap kabeh sistem cerdas.

Fitur fungsi

1. Pangukuran

Sambungan 1P2W utawa 1P3W, Sambungan langsung.

2. Tampilan LCD Segmented

Ukuran area tampilan: 67mm x 21mm

Ukuran digit tampilan: 5.1mm x 10mm Tampilan 8-Segmen Gedhe Dhaptar tampilan atuomatic & manual sing bisa dikonfigurasi Tampilan sing bisa diwaca tanpa daya utama Lampu latar kanggo nambah kemampuan maca ing kondisi cahya sing sithik (opsional).

3. Maca tanpa pilihan daya

Baterei Lithium sing dibangun (opsional)

Tambahan Super kapasitor (opsional)

4. Data tagihan

12-Wulan (Tanggal lan wektu, energi, panjaluk maksimal, panjaluk maksimal kumulatif).

5. Jam wektu & tanggalan

Akurasi (simpangan saben dina): 0.5s (@23°C)

Wektu Serep 10 Taun tanpa Daya (Baterei Lithium)

Jinis tanggalan sing bisa dikonfigurasi: MMDDYY, DDMMYY, YYMMDD.

6. Muat profil

Luwih saka 90 dina panyimpenan (3 Saluran, 15-MinuteIntervals)

Wektu Panyimpenan/Status/Energi/Permintaan/Rata-rata Instan/Minimum/Nilai Maksimum kanggo Durasi Internal…

Interval Programmable.

7. Acara & Tamper deteksi & Weker

Log kanggo kabeh acara kanthi prangko wektu & tembung status

Deteksi Tamper Lanjut kanggo tutup mbukak, tutup terminal mbukak, medan magnet sing kuwat

Bypass, arus mundur, voltase luwih, voltase ngisor ...

8. Komunikasi

Port optik (opsional), RS-485 Multi-Drop (opsional)

Komunikasi karo sistem remot mikirake modul PLC sing dibangun utawa salah siji saka modul komunikasi sing bisa diganti Standar: IEC 62056-21, DLMS/COSEM, STS

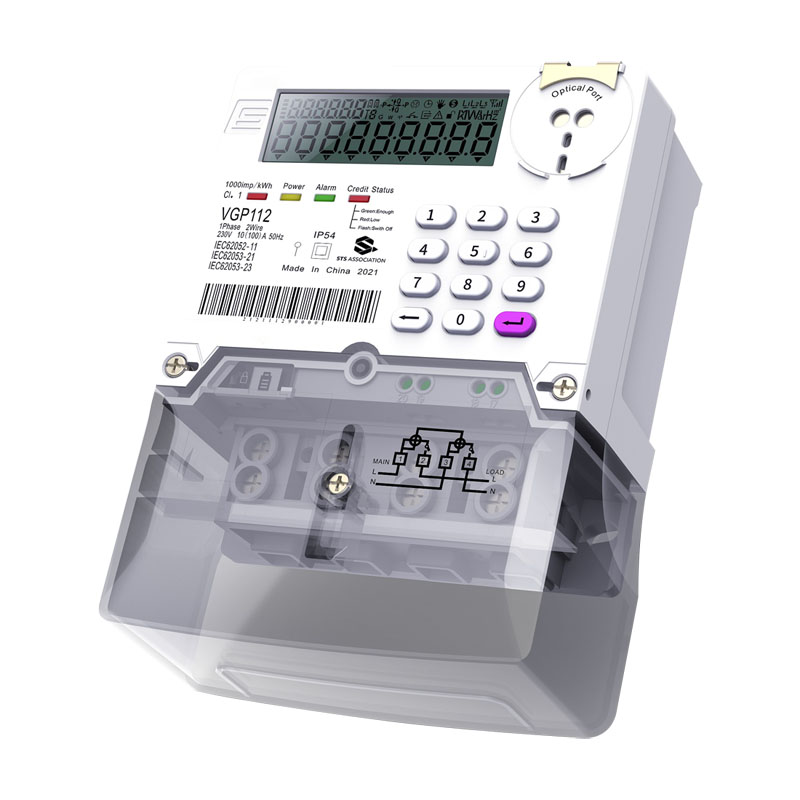

Keypad lokal (opsional)

9. Keamanan

Komunikasi sing aman karo protokol DLMS / COSEM, kalebu wewenang lan enkripsi. Nganti 4 Tingkat Keamanan Independen, Manajemen akses data kanggo kabeh port.

Parameter teknis

Tegangan nominal	1P2W120V/240V 1P3W L1-N yaiku 120V, L2-N yaiku 120V, L1-L2 yaiku 240V Range tegangan operasi 80%...120% Un
Nominal (maks) saiki	5(40)A,5(60)A,5(80)A,5(100)A
Frekuensi nominal	50Hz utawa 60Hz, + 5%
Miwiti saiki	0,4% Ib kanggo aktif 0,5% Ib kanggo reaktif (opsional)
Akurasi	IEC Kelas 1/2
Meter konstan	1000 imp/kWh 1000 imp/kvarh (opsional)
port komunikasi	Port optik (opsional) RS-485 Multi-Drop (opsional)
RWP & Wektu serep	Super kapasitor (opsional Baterei internal (opsional)
Tombol fungsi	Tampilan (opsional) Keypad (opsional)
Output elektronik	sekrup RS485
lingkungan	Range operasi:-25°C nganti +60°C Watesan Range: -40°C nganti +75°C Range Panyimpenan: -40 ℃ nganti + 80 ° C Kelembapan relatif: Nganti 95% non-kondensasi sajrone 30 dina Proteksi Ingress: IP54 (ing lawang)
konsumsi daya	Sirkuit Tegangan (aktif) ≤ 2W Sirkuit Tegangan (nyata) ≤10VA Sirkuit saiki ≤4VA
Kekuwatan isolasi EMC	Tes voltase AC 4.4kV Tes tegangan impuls 8kV Discharge elektrostatik (Discharge kontak) 8kV Discharge elektrostatik (Udara) 15kV Surge kakebalan test 6kV Tes bledosan transien cepet 4.4kV Medan RF elektromagnetik (80MHz nganti 2000MHz) 10V/m(kanthi arus), 30V/m(tanpa arus)
Proteksi insulasi	Kelas II
Sealing	meneng Pengelasan ultrasonik
Bobot	Kira-kira 0.92kg
Ukuran (L * W * H)	Withe Short tutup terminal 126mm x 110mm x 51mm
