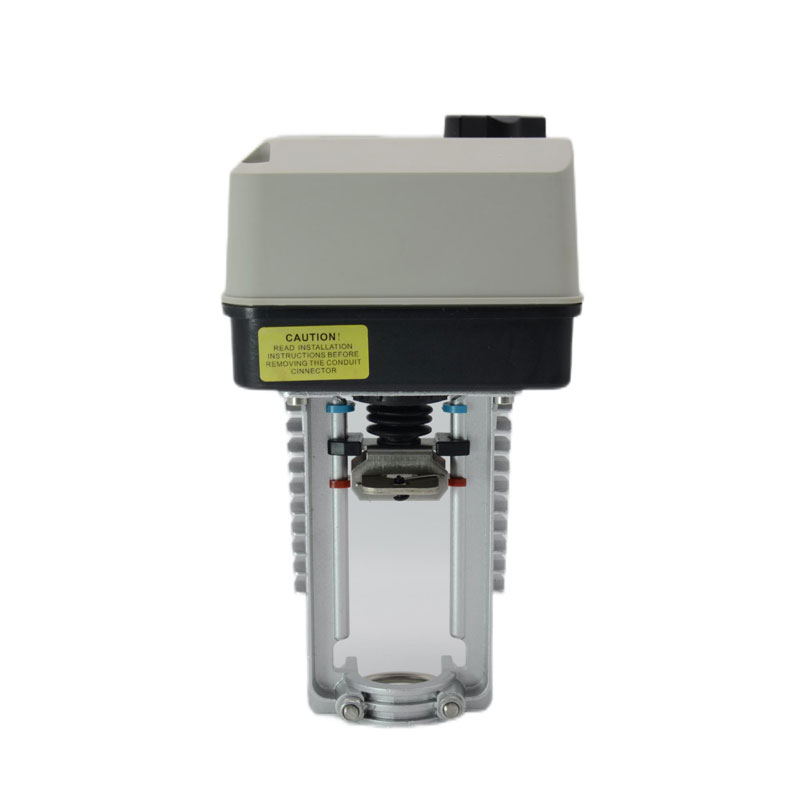

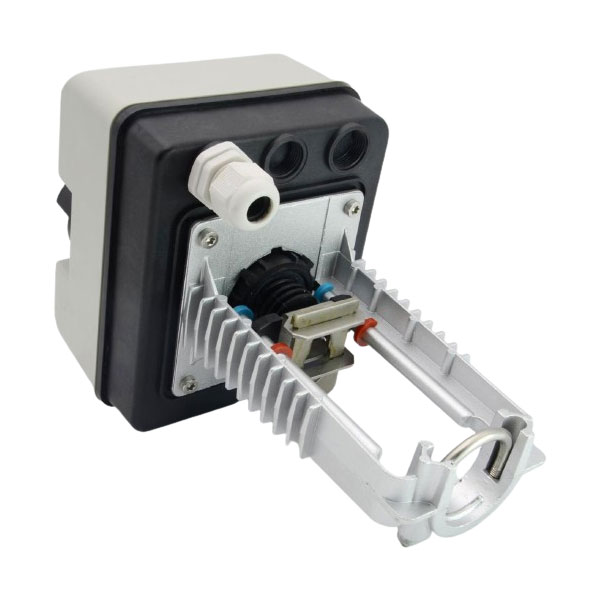

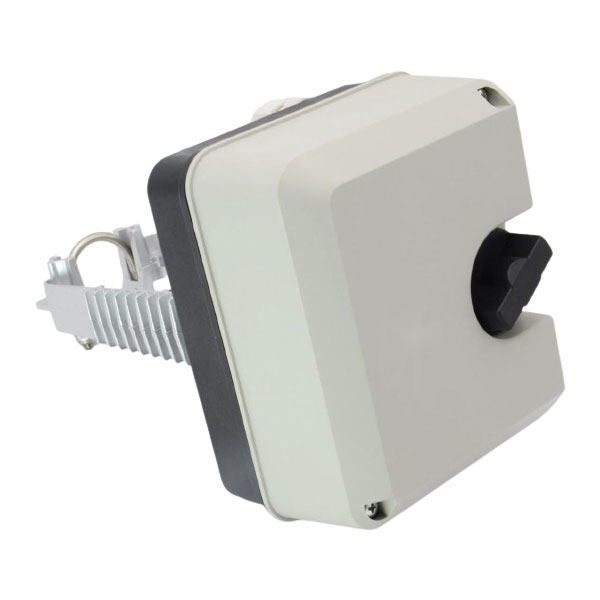

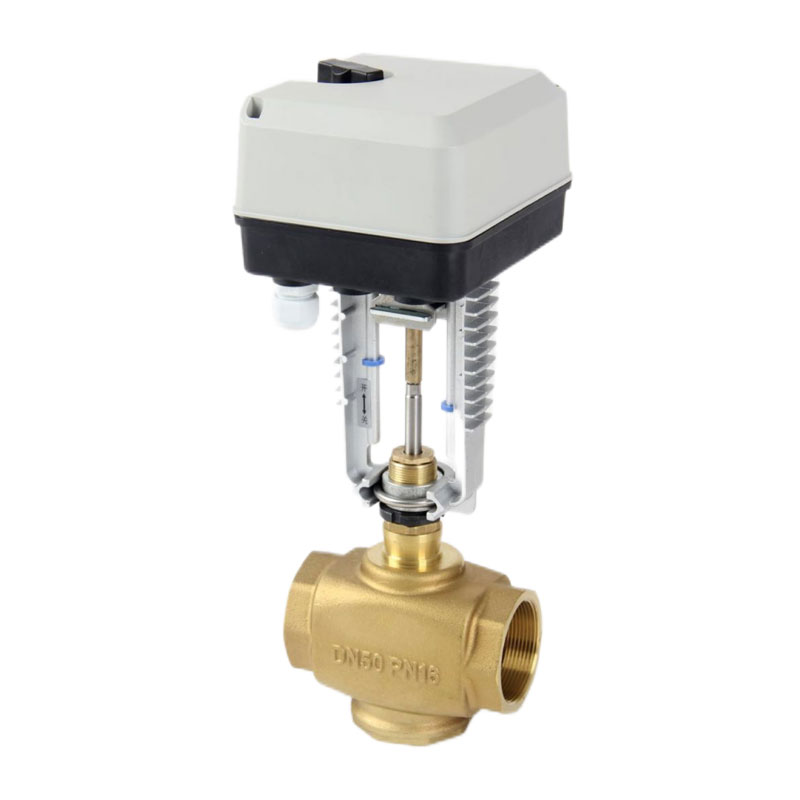

Aktuator Listrik Seri A8088

Fitur produk

◆ Ora ana rod penghubung sing dibutuhake, instalasi sing gampang lan cepet

◆ Konsumsi energi sing sithik, bebas pangopènan

◆ Posisi gagal-aman opsional (nalika sinyal kontrol ilang)

◆ DC0 (2) ~ 10V sinyal input (analog)

◆ Sinyal umpan balik DC2 ~ 10V (analog)

◆ Watesan titik pungkasan lan switch manual

◆ Desain anti-karat

◆ Posisi katup sing tepat

◆ Stroke fungsi adaptif (analog)

Parameter teknis

Wiring Diagram

Instalasi produk

1. Sijine driver menyang gulu ndhuwur awak tutup, Gunakake kunci Allen 4mm kanggo ngencengi sekrup set.
(Cathetan: Ndandani sekrup tengen dhisik)

2. Push clamp tetep saka spring-sisih supaya di-push; Angkat tutup gagang, lan pasang sirah tutup gagang menyang tetep alur klem

3.Loosen mbenakake clamp saka tutup gagang banjur ngencengi tutup gagang; Priksa manawa clamp tetep nutup tutup gagang.

4. Copot tombol Rotary operasional manual banjur loosen meneng saka omah drive, Bukak cove

Operasi produk

Drive didorong dening motor sinkron sing bisa dibalèkaké kanthi gagang tutup munggah utawa mudhun. Nalika katup bisa dibukak utawa ditutup kanthi lengkap, pasukan reaksi bakal diasilake ing driver, saklar mikro ing njero driver bakal dadi de-energized, lan driver bakal mandheg apa. Mungkasi ing sembarang titik ajeg nalika ora ana sinyal. Sinyal sing dikirim dening controller tambahan saka drive bisa nggawe motor muter clockwise utawa nglawan arah jarum jam

Ukuran Model

Cegahan

◆ Nalika ndandani driver, sumber daya kudu dipateni kanggo nyegah karusakan ing bagean mesin utawa nyegah kebocoran listrik sing nyebabake korban jiwa.

◆ Nalika daya disambungake, aja nyoba nyambungake utawa medhot kabel kasebut.

◆ Driver kudu direksa kanggo nyegah bocor banyu lan karusakan kanggo bagean internal lan motor.

◆ Pembalap kudu ora ditutupi bahan insulasi termal.
