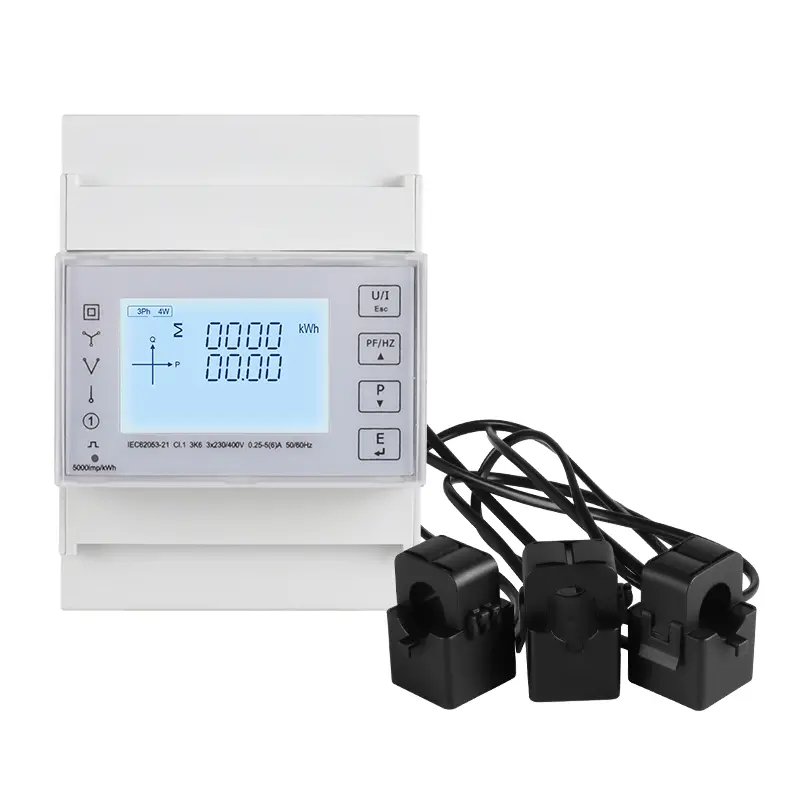

Pangukuran Precision Tlutuh 3P 4W Din Rail Energi Smart Meter

Xinkong Elektrik yaiku Profesional Precision Precision Tliti Precision Tliti 3P DIN RAIL ENGINE ENGLIKAN POSTOSAN Pabrik lan Supplier Tenaga Smart Meter Kita wis khusus kanggo metering sajrone pirang-pirang taun. Produk kita duwe kauntungan rega sing apik lan nutupi pasar sisih kidul-wétan lan tengah lan tengah. Kita ngarep-arep dadi mitra jangka panjang ing China.

Kirim Pitakonan

Deskripsi Produk

Pangukuran Precision Tliti 3P 4W Din Rail Energi Smart Meter yaiku instalasi instalasi energi Moter.Iku bisa ndhukung pangukuran, kayata voltase, saiki, papat kekuwatan kuadran Paramèter, faktor tenaga lsp; Kangge Dheweke uga bisa nyedhiyani Pangukuran paramèter energi listrik, kayata rong cara energi aktif, energi reaktif, statistik gliding listrik listrik, lan macem-macem lingkungan daya konsumsi, duwe stabilitas multi-fungsi lan macem-macem fungsi lan urip sing dhuwur Karakteristik. Seri produk iki nganggo antarmuka komunikasi RS485, maksimal tingkat baud Dhukungan 38400Bps, sing ndhukung protokol komunikasi modbus RTU. Bisa kanthi gampang ngerteni fungsi saka maca data, lan nganggo desain LCD lan sentuhan sensitif amba, Sing bisa gampang nindakake tampilan lokal lan nyetel operasi vality parameter. Produk kasebut duwe fungsi pangayoman sandhi, sing njamin keamanan data saka produk kasebut.

Pangukuran tliti tliti 3P 4W Din Rail Smart Meter dirancang kanggo monitor energi listrik saka inverter fotovolta, analisis statistik konsumsi listrik lan bangunan cerdas. Fungsi komunikasi lengkap kasebut cocog kanggo macem-macem sistem kontrol, sistem SCHA lan Sistem Manajemen Energi.

Karakteristik

Akses 100adirect maksimal

Ndhaptar Rail Mounting, 4 Modulus Width.

Pangukuran parameter macem-macem, nyedhiyakake voltase, saiki, kekuwatan aktif, daya reaktif, kekuwatan, kekuwatan Faktor, sudut phase, lsp.

Nyedhiyakake macem-macem data statistik lan fungsi panyimpenan lokal, kayata daya rong arah, panjaluk lan data statistik liyane. Nyedhiyakake statistik konsumsi listrik bulanan kanggo 12 wulan kepungkur lan statistik konsumsi listrik saben dina kanggo 31 dina pungkasan

Ndhukung fungsi komunikasi RS485, tarif nganti 38400BP, ndhukung Protokol Modbus Rtu.

Ndhukung siji antarmuka output pulsa Optoropopler, lan parameter output bisa disetel.

Lcd wektu refresh yaiku 1 detik, dhukungan manual utawa otomatis Tampilan Gulung (konfigurasi)

Paramèter

1. Unit kasebut bisa ngukur lan nampilake
Rms instan Nilai
Saiki	Saben phase, netral
Voltase	L-L, L-N
Frekuensi	45 kanggo 65Hz
Daya Aktif	Jumlah lan saben phase
Faktor Daya	Jumlah lan saben phase
Energi Nilai (kalebu: impor, Ekspor, Import + Ekspor)

Energi aktif	0 nganti 9999999.999 KWh
Energi aktif multi-tarif (T1 - T4)	0 nganti 9999999.999 KWh
2 .. Unit kasebut bisa ngukur lan maca komunikasi
Energi Nilai
Energi sing jelas (total)	0 nganti 99999999999 ragi
Reaktif raktif Energi (T1 - T4)	0 nganti 9999999.999, kalebu: Ngimpor, ekspor, impor + ekspor
Konsumsi listrik saben wulan suwene 12 wulan kepungkur	Total Energi Aktif Kisaran: 0 nganti 9999999.999 KWh
Konsumsi energi saben dina suwene 31 dina pungkasan	Total Energi Aktif Kisaran: 0 nganti 9999999.999 KWh
3 .. Unit kasebut bisa diatasi
Kelas komunikasi	Alamat Modbus, tarif Baud, keseimbangn, mandheg
Kelas Konfigurasi Sistem	Pangguna Sandi (HMI), Jenis Sistem Daya
Kelas output pulsa	Jinis output pulsa, ambane output pulsa, tingkat output pulsa
Kelas wektu	Wektu Tampilan Gulung otomatis, Backlit Wektu, Wektu Sistem (RTC), Tariff Wektu

Spesifikasi

Listrik Karakteristik
Jinis pangukuran		RMS kalebu harmonik sistem AC, ndhukung 1p2W, 3P3W, 3P4W
Akurasi Pangukuran	Voltase, Saiki	Kelas 0.5, miturut IEC 61557-12
	Daya Aktif	Kelas 1 / 0,5, miturut IEC 61557-12
	Daya Reaktif	Kelas 2, miturut IEC 61557-12
	Kekuwatan sing jelas	Kelas 1, miturut IEC 61557-12
	Energi aktif	Kelas 1 / 0.5s, miturut IEC 62053-22, IEC 61557-12
	Energi reaktif	Kelas 2, miturut IEC 62053-23, IEC 61557-12
	Faktor Daya	Kelas 1, miturut IEC 61557-12
	Frekuensi	Kelas 0.2, miturut IEC 61557-12
	Distorsi harmonik	Kelas 2, miturut IEC 61557-12
Tingkat nganyari data		1 detik. Opsional 100 ms
Input-voltase	Langsing Flotage (Siji)	230 vaca (L-N) / 400 VA (L-L)
	Sambungan langsung	Range Unancang: 85 kanggo 275 vok (L-N), 85 ~ 480 VAC (L-L)
	Frekuensi sawetara	45 nganti 65 Hz
	Kapabilitas Overload	2 * un kanggo 1 detik
Saiki input	Range Unancang	0,005 nganti 100 a, Basic Dasar (IB) yaiku 10A
Saiki input	Kapabilitas Overload	30 * IMAX kanggo 0,01 detik
Output pulsa	Jinis antarmuka	Mbukak kolektor optocokuta
	Pulsa Constant	400/100 / 10/ 1 Imp / KWh (KVARH) (Confonficurable)
	Jembarake Pulsa	60/100/200 milliseconds (konfigurasi), standar 100miliseconds
	Jinis output pulsa	Impor / Ekspor / Total Energi Aktif, Impor / Ekspor / Total Energi Reaktif (Konfigurasi)
	Kelas	Kelas A, miturut IEC 62053-31
	Voltase input	5 ~ 27 VDC
Lampu petunjuk pulsa ing panel		Pulsa Constant yaiku 400imp / KWh
Akurasi jam nyata-wektu		0.5 s / d

Mekanik Karakteristik
IP pangayoman IP (IEC 60529)	Dirancang kanggo tampilan ngarep IP51, awak meter IP30

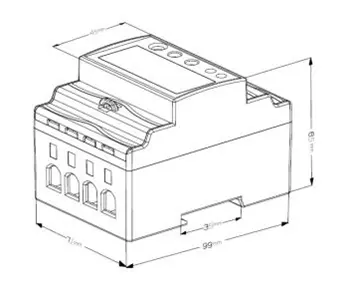

Ukuran (W X H X D)	99 x 71 x 65 mm
Posisi sing dipasang	Dipasang ing ruta
Bahan saka kasus meter	Ul 94 v-0
Lingkungan Karakteristik
Suhu operasi	-25 nganti + 55 ℃
Suhu panyimpenan	-40 nganti + 80 ℃
Kelembapan	<90%, ora kondensasi
Gelar Polusi	2
Altitude	Nganti 2000m
Geter	10 Hz nganti 150hz, IEC 60068-2-6
Elektromagnetik Karakteristik
Discharge electrostatic	Tingkat 4, miturut IEC 61000-4-2 (1)
Kekebalan kanggo lapangan radiasi	Tingkat 3, miturut IEC 61000-4-3 (1)
Kekebalan kanggo transir cepet listrik	Tingkat 4, miturut IEC 61000-4 (1)
Kekebalan kanggo nyebarake	Tingkat 4, miturut IEC 61000-4-5 (1)
Kekebalan kanggo nindakake gangguan	Tingkat 3, miturut IEC 61000-4-6 (1)
Kekebalan kanggo lapangan magnetik	IEC 61000-4-8 (1)
Kekebalan kanggo DPS Voltage	IEC 61000-4-11 (1)
Emisi radi	Kelas B, Miturut En55011
Imisi sing ditindakake	Kelas B, Miturut En55011
Harmonics	IEC 61000-3-2 (1)
(1): Tes eksperimen ditindakake miturut syarat-syarat kelas produk kelas industri ing IEC61326-1
Safety
Kategori Pangukuran	Kucing III, miturut IEC 61010-1
Kategori Overvoltage	Kucing III, miturut IEC 61010-1
Penebat	Tes voltase AC: 4KV suwene 1 menit
Penebat	Tes voltase impuls: 6kv - 1,2 / gelombang 1,2 / 50μs
Kelas pelindung	II, Miturut IEC61010-1
Komunikasi
Antarmuka standar lan protokol	2-kawat RS485, Modbus Rtu
Tingkat Buad	1200 nganti 38400 BPS, standar yaiku 9600 BPS
Parity Bit	Ora ana, sanajan ganjil, ora ana
Mungkasi	1 utawa 2, Default yaiku 1
Wektu nanggepi	<100ms
Mode transmisi	setengah duplex
Jarak transmisi	Nganti 1000m
Max. Bis loading	64 pcs
